기술 데이터 :
| 표준 | GB/T 17702 IEC61071 ISO9001 |
| 전압 | 최대 1800V DC |
| 전력 범위 | 최대 10000μf |
| 냉각 | 수냉식 / 공기 냉각 |
| 설치 | 수평 / 수직 |
| 포장 | 알루미늄 / 스테인리스 스틸 |
| 케이스 디자인 | 고립 된 (죽은) / 라이브 케이스 |
| 보호 | 압력 스위치 |
| 주변 공기 온도 | -20/ 50 ℃ |
| 커패시턴스 내성 | -5/ 10 % |
| 물 유량 | 6L/분 |
| 맥스. 입구 수온 | 30 ℃ |
| 맥스. 콘센트 수온 | 45 ℃ |
| 냉각수는 불순물이없는 부드러운 물이어야하며 pH 값은 6 ~ 9 여야합니다. | |
| 모든 커패시터는 파견 전에 여러 번 테스트되었습니다. | |
| 밀봉 테스트 | 누출없이 |
| 냉각 파이프의 밀봉 | 누출없이 |
| 두 터미널 사이의 전압 테스트 | 10 초 동안 정격 전압의 1.5 배인 DC |
| 터미널과 쉘 사이의 전압 테스트 | 정격 전압의 2 배인 AC, 1 분 동안 최소 전압 2kv |
| 커패시턴스 테스트 | -5-10% |
| 커패시터의 손실 각도 (20 ℃) | 20 ℃에서 0.0012 미만의 손실 탄젠트 TANΔ |
| 정상 닫힌 | |
유전체 물질 : 금속 필름 (폴리 프로필렌, 폴리 에스테르)
알루미늄 케이스, 사이드 보드 2mm, 덮개 및베이스 3mm. 요청시 라이브 또는 죽은 사건.
터미널 재료 : 구리
절연 오일 : DC 커패시터 용 유채 오일 (PCB, 환경 친화적, 무독성 생분해 성)
장착 위치 : 커패시터의 중량에 대한 적절한지지를 가진 수직 또는 수평.

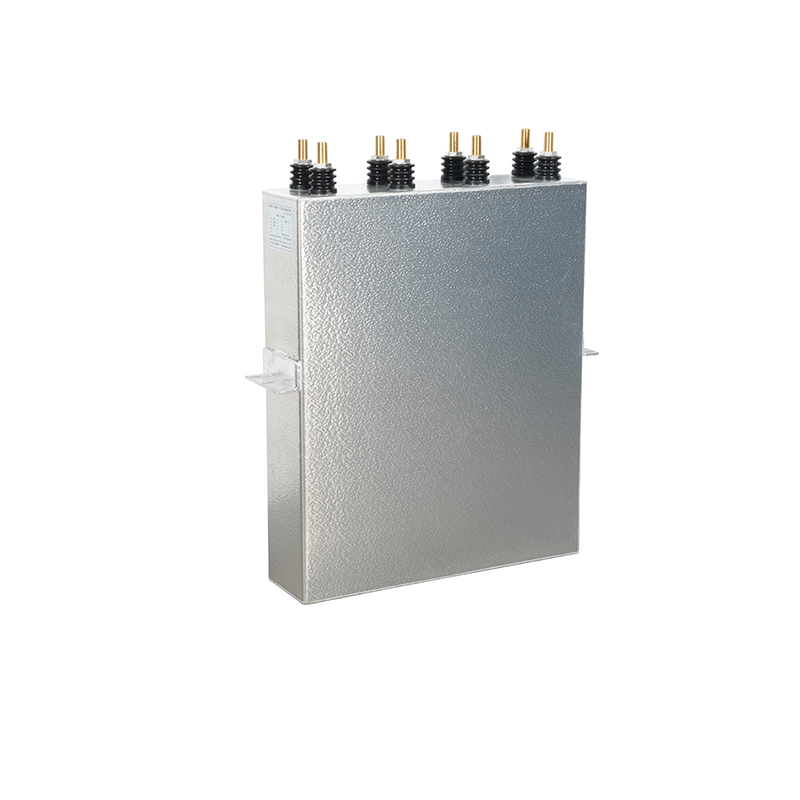

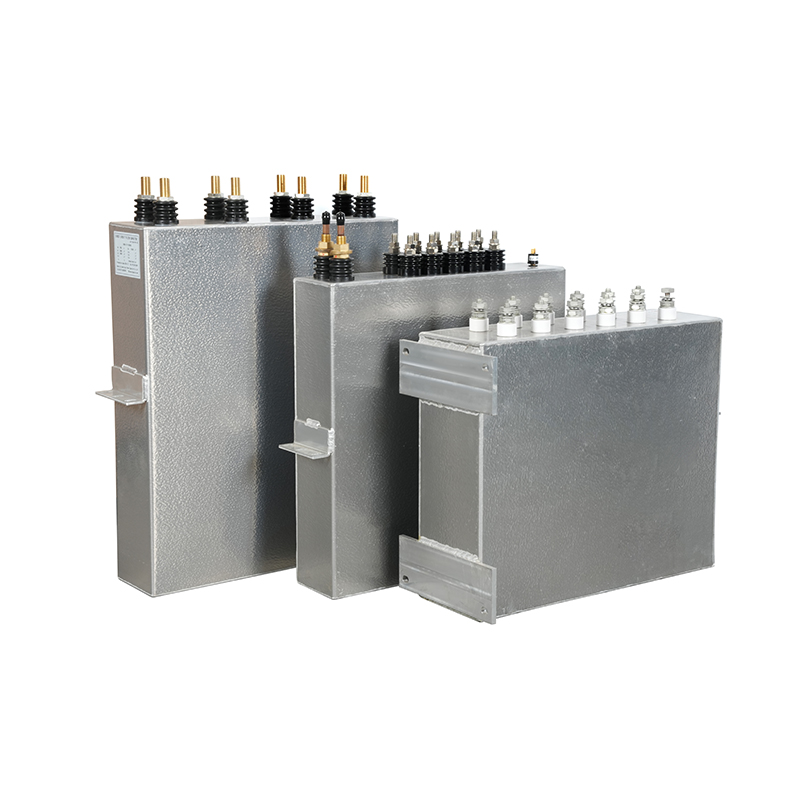

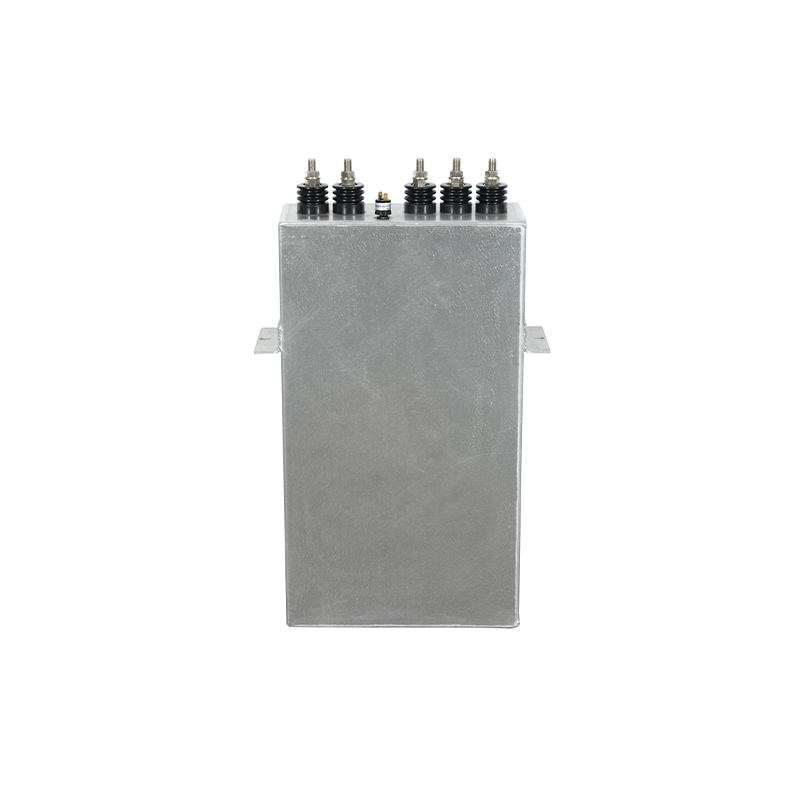

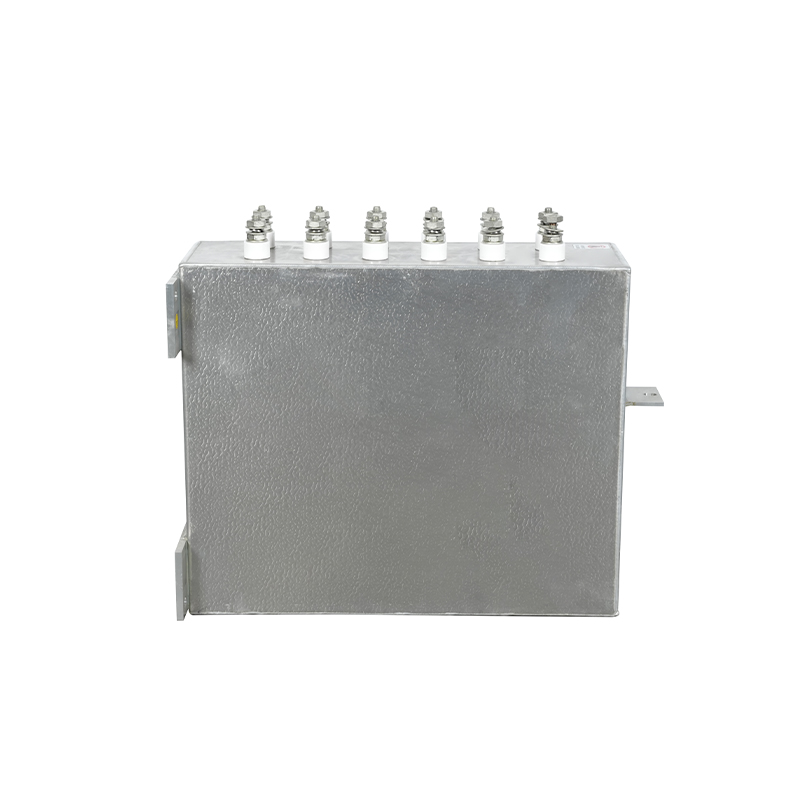

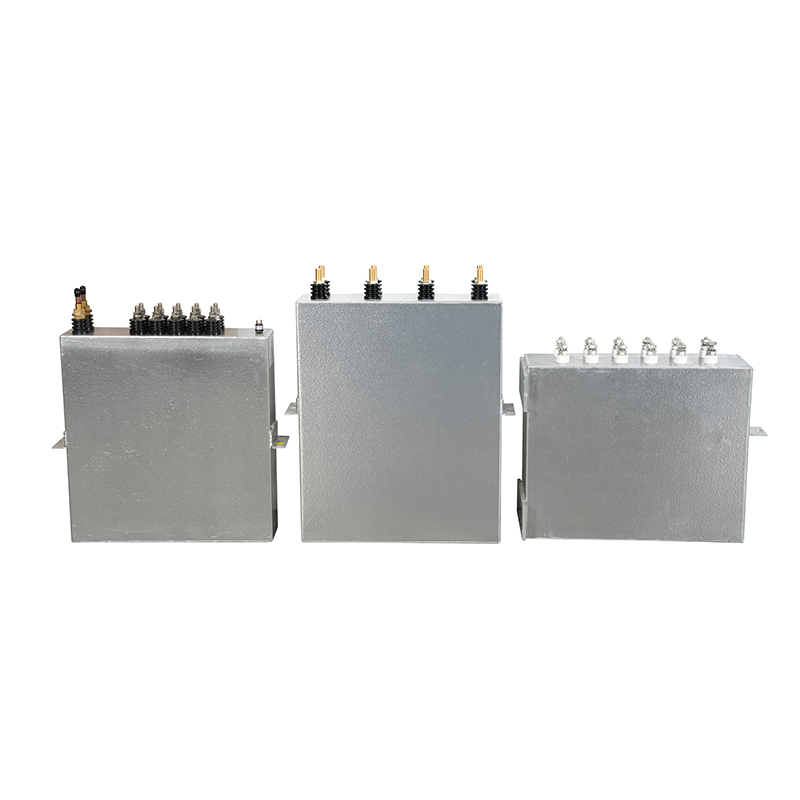

Antai Metalized Film DC 필터 커패시터는 전원 공급 장치 응용 프로그램을위한 안정적이고 효율적인 필터링을 제공하도록 설계되었으며, 가혹한 작동 조건을 견딜 수 있도록 설계되었으며, 커패시터는 우수한 진동과 충격 저항을 제공합니다.
이 커패시터는 DC 공급품에 사용하도록 설계되었으며 순간 전압 스파이크 및 서지로부터 네트워크를 보호하고 AC 리플을 필터링하기위한 것입니다.
DC 시리즈 커패시터는 DC 회로를 위해 특별히 설계되었습니다. 커패시터는 손실이 낮고 원소는자가 치유 금속 폴리 프로필렌 필름에 의해 만들어집니다. 커패시터는 현재 및 수명이 우수합니다.
과전압 및 과전류 :
장기 과전압 : 24 시간 내에 4 시간 미만의 1.1un 미만
장기 과전류 : 1.3 인치 미만 (고조파 전류 포함)
단기 과전류 : 1 분 미만의 1.5 인치 미만
추가 고려 사항
저장 조건 : 사용하지 않을 경우 커패시터는 온도 범위가 -40 ° C ~ 85 ° C (40 ° F ~ 185 ° F)의 건조하고 깨끗한 환경에 보관해야합니다.
Antai는 다음을 포함하여 특정 고객 요구 사항을 충족 할 수있는 사용자 정의 가능한 솔루션을 제공합니다.
맞춤형 커패시턴스 값
전압 등급
사례 차원
터미널 구성
