기술 데이터 :
| 표준 | GB/ T 3984.1-2004/ ICE 60110-1 : 1998/ ISO9001 |
| 산출 | 최대 14,000 Kvar |
| 전압 | 최대 8,000 볼트 AC |
| 빈도 | 최대 100kHz |
| 태핑 | 탭 / 미개발 |
| 단계 | 단일 단계 |
| 냉각 | 수냉식 / 공기 냉각 |
| 설치 | 수평 / 수직 |
| 포장 | 알루미늄 / 스테인리스 스틸 |
| 케이스 디자인 | 고립 된 (죽은) / 라이브 케이스 |
| 보호 | 피 발발 스위치 |
| 주변 공기 온도 | -20/ 50 ℃ |
| 커패시턴스 내성 | -5/ 10 % |
| 물 유량 | 6L/분 |
| 맥스. 입구 수온 | 30 ℃ |
| 맥스. 콘센트 수온 | 45 ℃ |

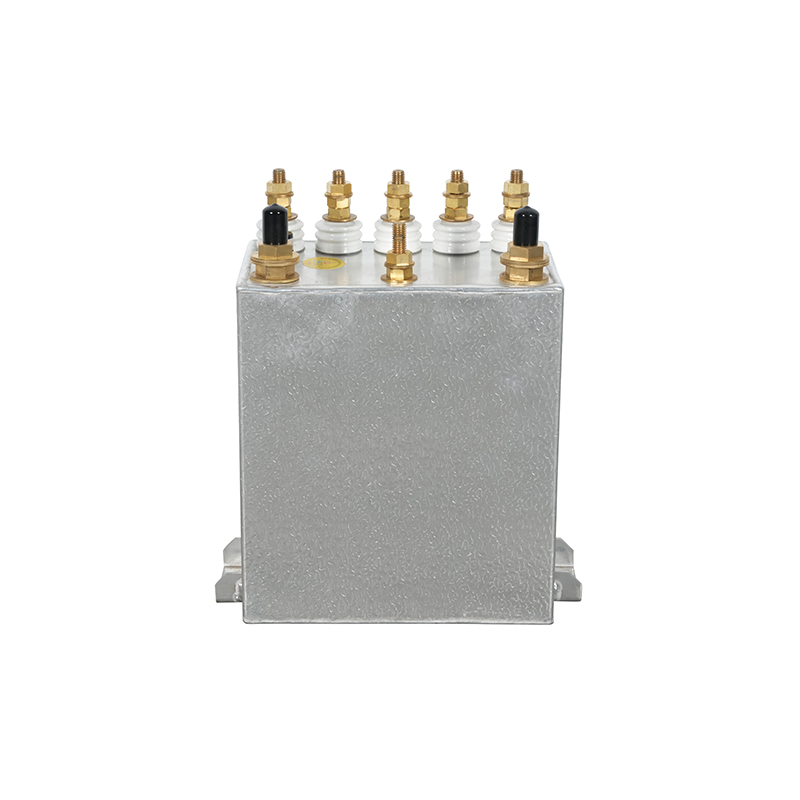

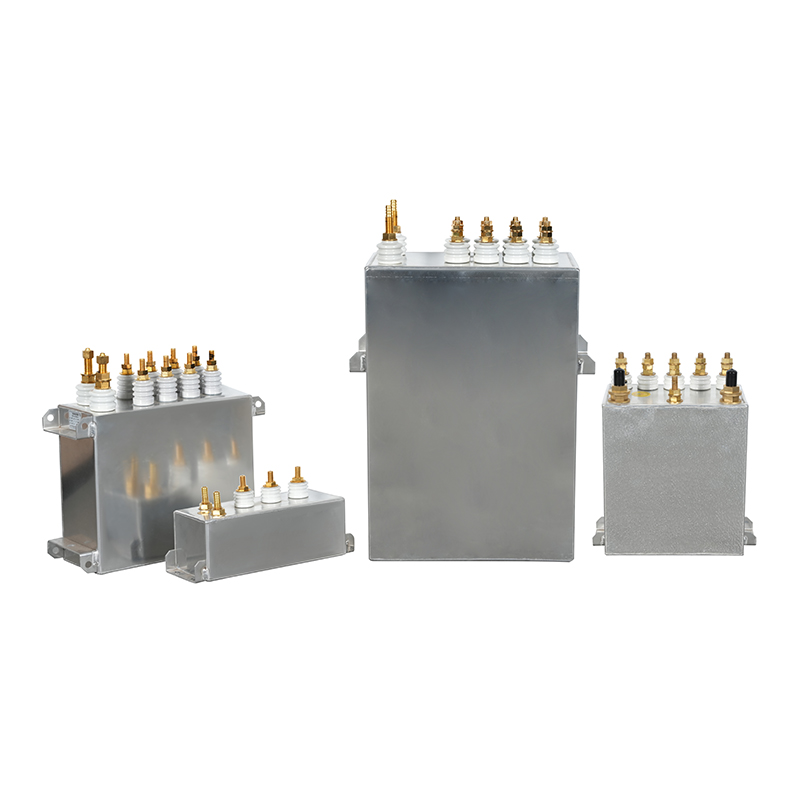

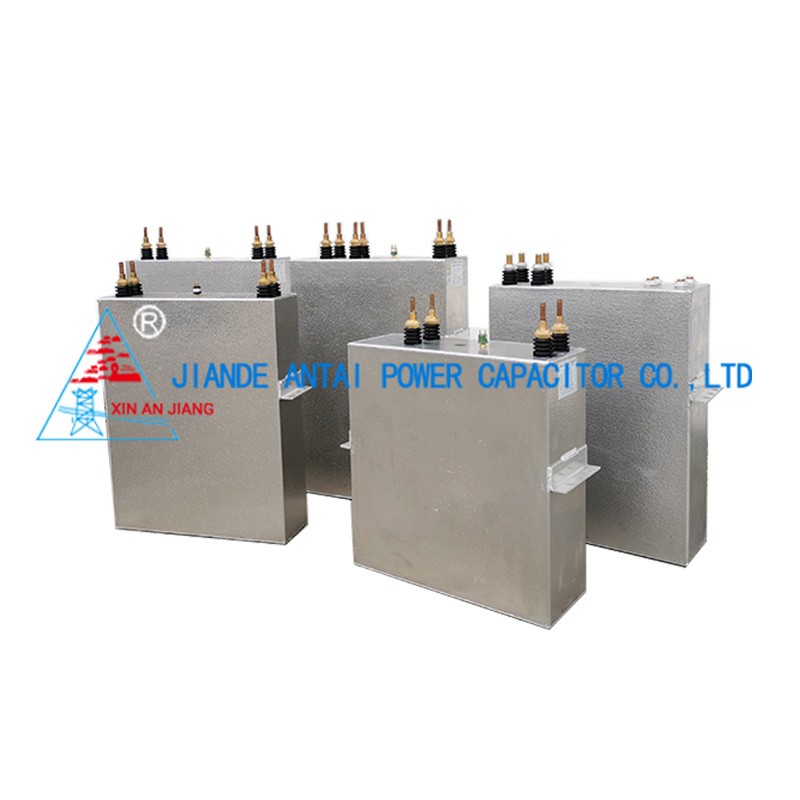

안사 전력 커패시터는 유도 용융 용광로 및 유도 가열 장비에 널리 사용되며 유도 용광로 및 히터에서의 사용의 전력 계수를 개선하기위한 것입니다. 우리는 고객의 요구에 따라 사용자 정의 할 수 있습니다.

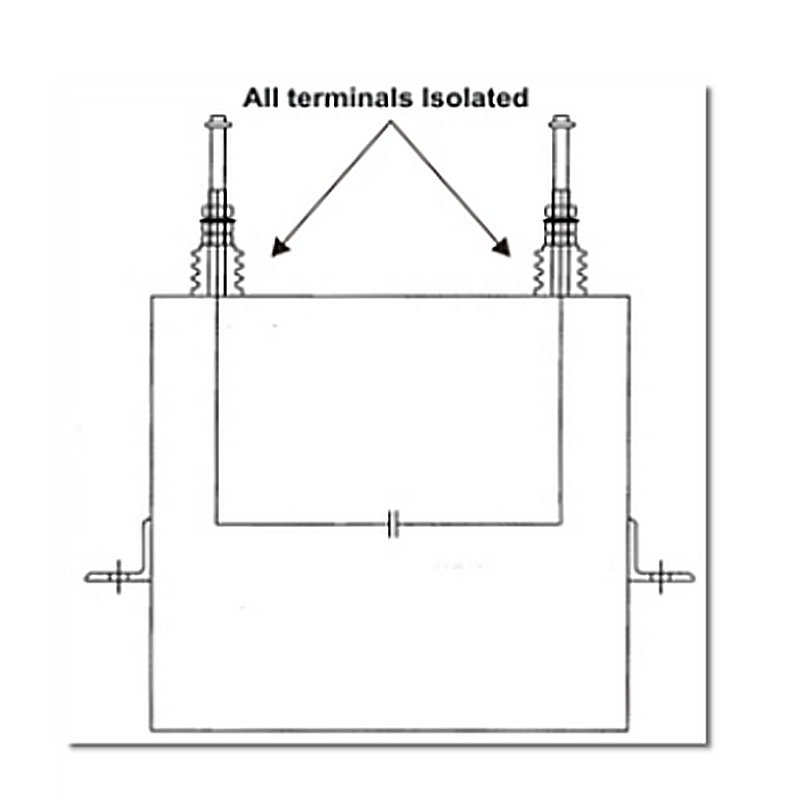

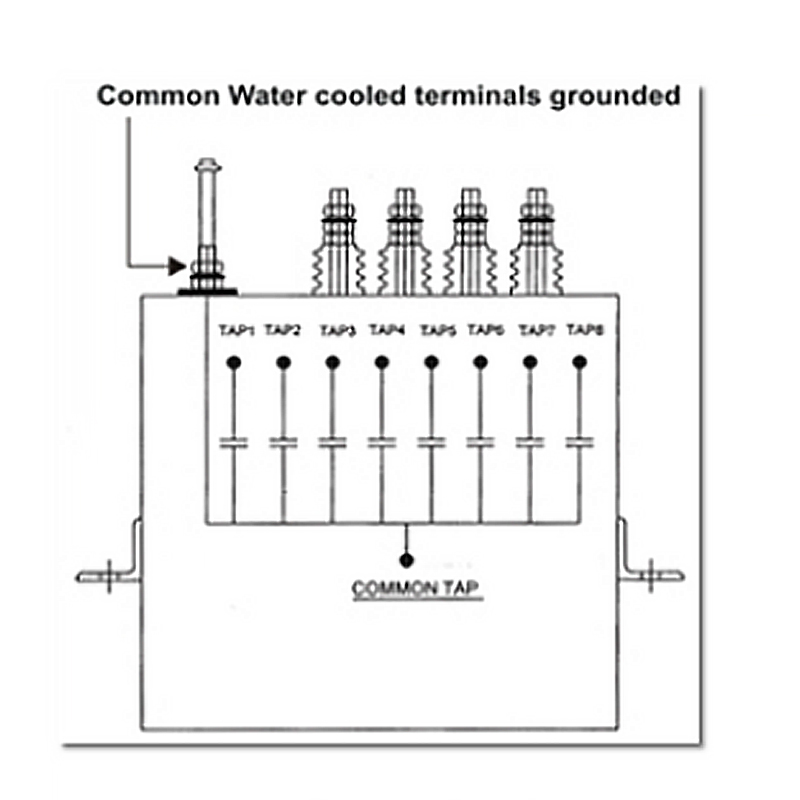

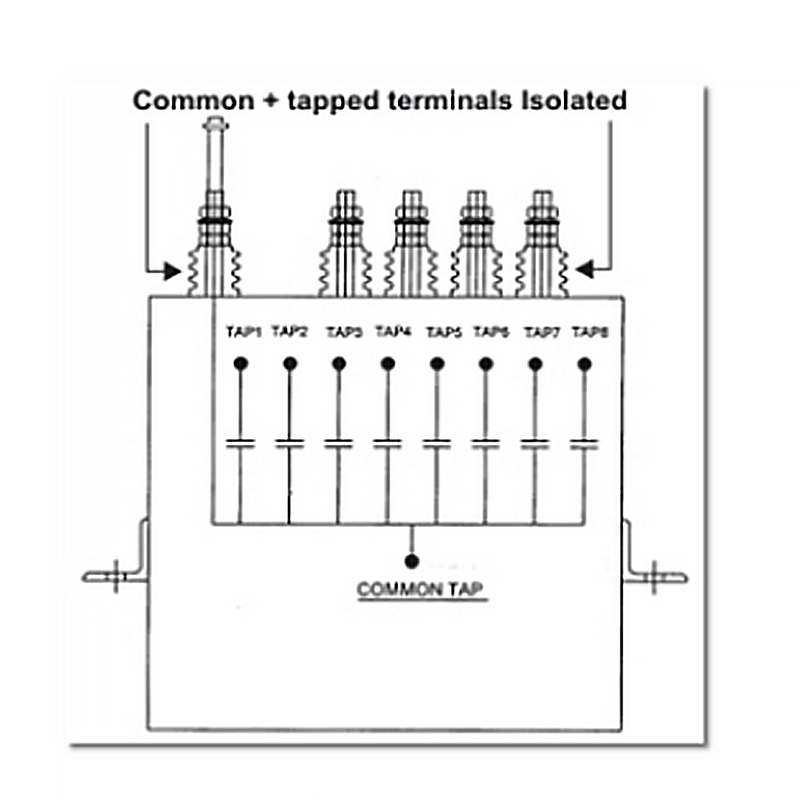

| 구성 1 | 구성 2 | 구성 3 |
제조에서 고순도 알루미늄 호일 (전극)과 인터리브 된 폴리 프로필렌 필름 (유전체)으로 물 냉각 유도 가열 및 용융 커패시터. 이 윙 딩은 납땜 및 전기 연결을 위해 평평하고 팩으로 조립됩니다. 전체 어셈블리는 매우 높은 수준의 진공이 적용되며, 이는 비 PCB 전기 등급 단열 오일로 함침이 수행됩니다. 커패시터에는 냉각수의 흐름을 용이하게하기 위해 높은 열전도율 구리 튜브가 제공됩니다. 효과적인 열 소산은 원하는 커패시터 작동 온도 및 기대 수명을 달성하는 데 필수적입니다.
모든 커패시터는 파견 전에 여러 번 테스트되었습니다.
밀봉 테스트 : 누출없이
냉각 파이프 밀봉 : 누출없이
두 단자 사이의 전압 테스트 : 10 초 동안 4 회 정격 전압을 갖는 DC, 10 초 동안 정격 전압의 2 배인 AC
터미널과 쉘 사이의 전압 테스트 : 2.5 배의 정격 전압, 최소 전압 2kV 인 AC.
커패시턴스 테스트 : -5-10%
커패시터의 손실 각 (20 ℃)의 탄젠트 : 20 ℃에서 0.0008 미만의 손실 탄젠트 TanΔ.
정상 폐쇄.
