DC 필름 커패시터에 대한 포괄적 인 안내서 : 선택, 응용 및 장점

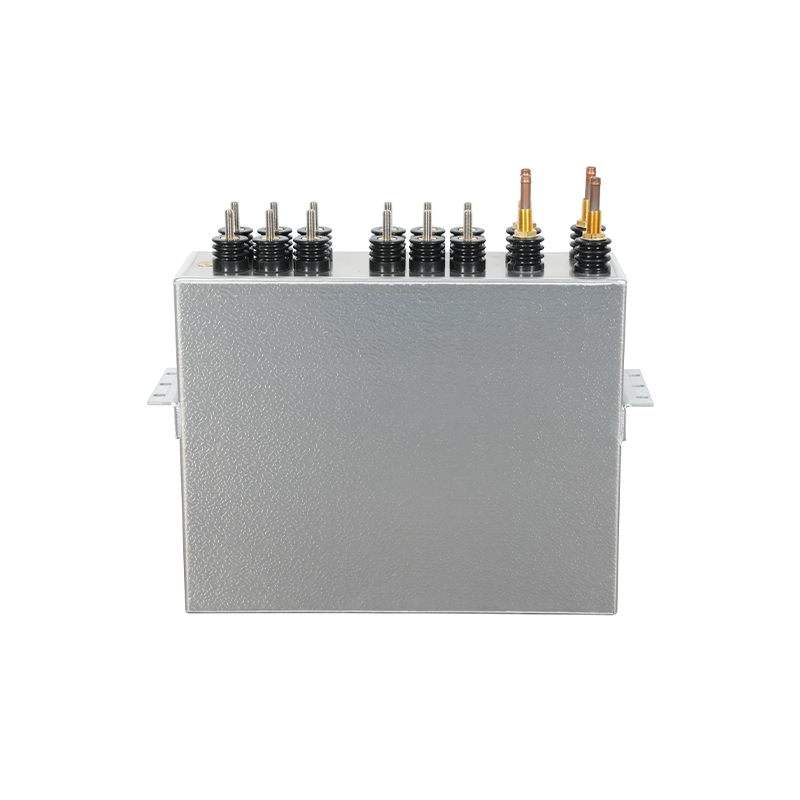

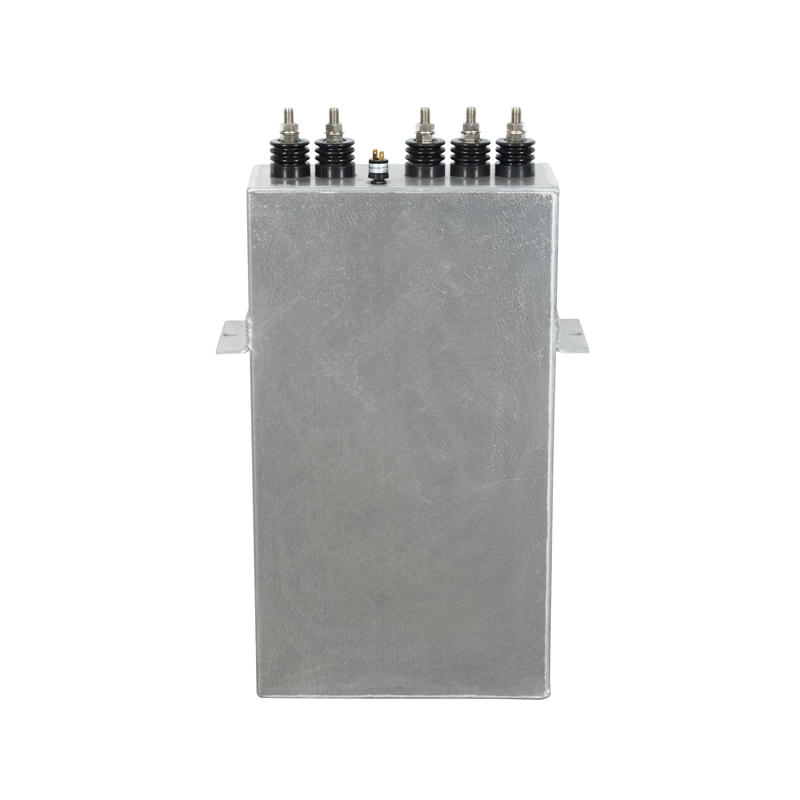

DC 필름 커패시터 및 핵심 기능을 이해합니다

DC 필름 커패시터는 직류 (DC) 회로에 사용하도록 특별히 설계된 수동 전자 구성 요소의 중요한 범주를 나타냅니다. 전해 대응 물과는 달리,이 커패시터는 얇은 플라스틱 필름을 유전체 물질로 사용하며, 이는 세 심하게 금속화되거나 포일 전극이 장착되어 있습니다. 이 기본 구성은 유명한 안정성, 신뢰성 및 우수한 전기 특성의 원천입니다. 필터링 및 노이즈 억제에서 에너지 저장 및 스 너버 회로에 이르기까지 다양한 응용 분야에서는 필수적입니다. 용어 DC 필름 커패시터 제조업체 현대 전자 제품의 까다로운 요구 사항을 충족시키기 위해 엄격한 품질 관리에 중점을 둔 이러한 구성 요소의 정확한 엔지니어링 및 제조 전용 전문화 된 생산 시설을 나타냅니다. 이 커패시터의 고유 특성을 이해하는 것은 모든 디자인에서 잠재력을 최대한 활용하는 첫 번째 단계입니다.

주요 전기 특성

DC 필름 커패시터의 성능은 엔지니어가 선택 과정에서 신중하게 고려해야하는 몇 가지 주요 전기 특성에 의해 정의됩니다. 이 매개 변수는 커패시터가 회로 내에서 작동하는 방식과 전체 작동 수명에 걸쳐 의도 된 기능을 효과적으로 수행 할 것인지에 직접적인 영향을 미칩니다.

• 커패시턴스 값 및 공차 : 이것은 커패시터가 저장할 수있는 전기 에너지의 양을 나타냅니다. 필름 커패시터는 일반적으로 피토 라드 (PF)에서 마이크로 파라드 (μF)에 이르기까지 광범위한 값으로 제공됩니다. 공차는 명시된 공칭 커패시턴스 값으로부터 허용 가능한 편차를 지정하며, 이는 종종 필름 유형 (예 : ± 1%, ± 5%)에 대해 단단합니다.
• 정격 전압 (DC 작동 전압) : 이는 파괴 위험없이 커패시터에 적용 할 수있는 최대 연속 DC 전압입니다. 장기 신뢰성을 보장하기 위해 회로의 최대 예상 전압을 초과하는 전압 등급의 커패시터를 선택하는 것이 중요합니다.
• 소산 인자 (DF) 또는 Tan δ : 이 매개 변수는 커패시터 내의 고유 한 에너지 손실을 측정합니다. 더 낮은 소산 인자는 더 높은 효율성과자가 가열이 적으며, 이는 고주파 또는 고전력 적용에서 특히 중요하다는 것을 나타내므로 항상 바람직하다.
• 단열성 저항 (IR) : 이것은 유전체 재료의 누설 전류에 대한 저항을 측정합니다. 높은 절연 저항은 품질이 좋은 필름 커패시터의 특징으로 시간이 지남에 따라 누출을 통해 최소한의 에너지 손실을 보장합니다.
• 동등한 시리즈 저항 (ESR) : 필름 커패시터는 일반적으로 매우 낮지 만 ESR은 모든 손실을 설명하는 커패시터와 직렬로 효과적인 저항입니다. 낮은 ESR은 전원 공급 장치 스위칭과 같은 높은 리플 전류와 관련된 응용 분야에 중요합니다.

프로젝트에 적합한 DC 필름 커패시터를 선택합니다

최적의 DC 필름 커패시터를 선택하는 것은 단순히 커패시턴스와 전압 등급을 일치시키는 미묘한 프로세스입니다. 여기에는 응용 프로그램의 환경, 전기 스트레스 및 성능 기대치에 대한 깊은 이해가 포함됩니다. 선택의 실수는 조기 고장, 회로 오작동 또는 비효율적 인 작동으로 이어질 수 있습니다. 따라서, 프로젝트의 특정 요구에 대비하여 다른 유전체 필름의 장점과 한계를 평가하는 체계적인 접근법이 필요하다. 이 섹션에서는 중요한 의사 결정 요소를 안내하여 선택 프로세스를 자신있게 탐색하고 선택한 구성 요소가 회로도에 적합 할뿐만 아니라 실제 작업에 뛰어납니다.

일반적인 유전체 필름 유형 비교

유전체로 사용되는 플라스틱 필름의 유형은 다양한 DC 필름 커패시터의 주요 차별화 요소입니다. 각 재료는 비용, 크기, 전기 특성 및 온도 안정성 사이에 고유 한 트레이드 오프 세트를 제공합니다. 다음 표는 업계에서 사용되는 가장 널리 퍼진 유전체 필름에 대한 비교 개요를 제공합니다. 유전체가 커패시터의 기본 행동을 지시하기 때문에이 비교는 정보에 입각 한 선택을하는 데 필수적입니다.

아래 표는 폴리 에스테르 (PET), 폴리 프로필렌 (PP), 폴리에틸렌 나프탈 레이트 (PEN) 및 폴리 페닐 렌 설파이드 (PPS) 필름 사이의 주요 차이를 설명합니다. 예를 들어, 폴리 에스테르는 일반 목적 DC 응용 분야의 비용과 성능의 균형을 잘 제공하지만 폴리 프로필렌은 매우 낮은 소산 계수로 인해 고주파 및 고전력 사용에 우수합니다. 반대로, 폴리에틸렌 나프탈 레이트는 폴리 에스테르보다 더 나은 온도 안정성을 제공하여보다 까다로운 환경에 적합합니다.

이 상세한 비교는 단일 "최고의"유전체가 없음을 보여줍니다. 선택은 전적으로 응용 프로그램에 따라 다릅니다. 이러한 재료 속성을 이해하는 것은 평판이 좋은 모든 작업의 ​​근본적인 측면입니다. DC 필름 커패시터 제조업체 , 올바른 자료를 고객의 요구에 맞추는 데 중점을 둡니다.

환경 및 운영 고려 사항

전기 사양 외에도 물리적 운영 환경은 DC 필름 커패시터의 수명과 신뢰성에 중추적 인 역할을합니다. 주변 온도, 습도, 기계적 스트레스 및 납땜 조건과 같은 요인을 세 심하게 평가해야합니다.

• 온도 범위 : 모든 커패시터는 특정 작동 온도 범위에 대한 등급입니다. 이 범위는 정상 상태 작동 온도와 장비 내의 잠재적 열 스파이크를 모두 포함하는 것이 중요합니다. 등급을 넘어 온도에 장기간 노출되면 구성 요소의 수명이 크게 단축됩니다.
• 습도와 가혹한 환경 :
• 높은 습도 또는 부식성 대기에 노출 된 응용 분야의 경우, 유전자 특성을 저하시키고 치명적인 고장으로 이어질 수있는 수분 유입을 방지하기 위해서는 강력한 캡슐화 (예 : 에폭시 수지 코팅, 밀 밀봉 된 금속 케이스)가있는 커패시터가 필요합니다.
• 기계적 견고성 : 커패시터의 구성은 적용에 내재 된 기계적 진동과 충격을 견뎌야합니다. 예를 들어, 자동차 또는 항공 우주 시스템의 커패시터에는 파손을 방지하기 위해 특별히 설계된 리드 및 내부 구조가 필요합니다.
• 가연성 요구 사항 : 안전 약정 응용 분야에서, 커패시터는 구성 요소 고장시 화재의 전파를 방지하기 위해 특정 가연성 등급 (예 : UL 94 V-0)을 준수해야 할 수도 있습니다.

이러한 고려 사항을 미리 해결하는 것이 중요합니다 DC 링크 필름 커패시터를 선택하는 방법 장기적인 신뢰성을 위해, 선택된 구성 요소가 최종 제품의 예상 수명 동안 일관되게 수행 될 것입니다.

현대 전자 제품의 주요 응용 및 사용 사례

DC 필름 커패시터가 제공하는 특성의 고유 한 조합은 다양한 전자 시스템에서 선택의 구성 요소가됩니다. 다양한 조건에서 고전압을 처리하고, 손실이 낮고, 안정성을 유지하는 능력은 다른 커패시터 기술로 달성하기 어려운 기능을 잠금 해제합니다. 전력의 전환 및 제어에서 신호의 정확한 처리에 이르기까지 이러한 커패시터는 산업 전반에 걸쳐 기술 발전을 조용히 가능하게합니다. 이 섹션은 가장 중요한 응용 분야를 탐구하며, 이러한 용도에 대한 깊은 이해가 모든 설계 엔지니어 또는 조달 전문가에게 필요한 이유를 보여줍니다. DC 필름 커패시터 제조업체 .

전원 공급 및 변환 시스템

아마도 DC 필름 커패시터의 가장 광범위한 응용 분야는 전력 전자 장치 내에있을 것입니다. 스위치 모드 전원 공급 장치 (SMP), 인버터, 컨버터 및 모터 드라이브의 기본 구성 요소입니다. 이 시스템에서는 효율적이고 안정적인 작동에 필수적인 몇 가지 중요한 기능을 수행합니다.

• DC- 링크 커패시터 : DC를 AC 또는 다른 DC 전압으로 변경하는 인버터 및 변환기에서 DC-Link 커패시터는 정류기와 인버터 단계 사이에 위치됩니다. 주요 역할은 높은 리플 전류를 흡수하고 공급하여 DC 버스 전압을 안정화시켜 전압 변동을 최소화하는 것입니다. 이는 ESR 및 ESL이 낮은 커패시터가 과도한 가열없이 높은 리플 전류를 처리 해야하는 까다로운 애플리케이션입니다.
• 입력/출력 필터링 : 필름 커패시터는 전원 공급 장치의 입력 및 출력 단계에서 전자기 간섭 (EMI) 및 고주파 노이즈를 걸러 내기 위해 사용됩니다. 이를 통해 전자기 호환성 (EMC) 규정을 준수하고 민감한 다운 스트림 구성 요소에 깨끗한 전력을 제공합니다.
• Snubber 회로 : Snubber Capacitors는 IGBT 및 MOSFET과 같은 스위칭 장치에서 사용되는 전압 상승률 (DV/DT)을 제한하고 전환 전환 중에 발생하는 전압 스파이크를 억제하여 이러한 반도체를 보호합니다. 이 응용 프로그램은 우수한자가 치유 특성과 높은 펄스 처리 기능을 갖춘 커패시터를 요구합니다.

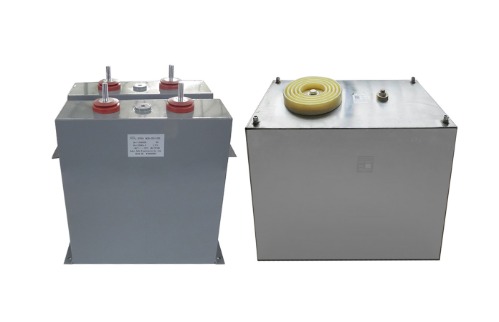

선택 과정 고전압 DC 필름 커패시터 응용 Power Electronics에서는 특히 엄격하며 펄스 강도, RMS 전류 처리 및 열 관리에 중점을 두어 중요한 인프라에서 흔들리지 않는 신뢰성을 보장합니다.

고급 및 틈새 애플리케이션

주류 전력 전자 장치 외에도 필름 커패시터의 우수한 특성은 성능을 손상시킬 수없는 여러 고급 및 틈새 필드에서 사용할 수 있습니다.

재생 가능한 에너지 시스템

태양 광 발전 (PV) 인버터 및 풍력 터빈 컨버터에서 DC 필름 커패시터는 DC-Link 회로에 사용됩니다. 그들은 변동하는 전력 수준과 종종 환경 조건에서 수십 년 동안 안정적으로 운영해야합니다. 그들의 장수와 안정성은 유지 보수와 교체가 비싸고 바람직하지 않은 이러한 녹색 에너지 응용에 완벽하게 맞습니다.

전기 및 하이브리드 차량 (EV/HEV)

전기 자동차의 파워 트레인은 고성능 DC 필름 커패시터에 크게 의존합니다. 이들은 모터를 구동, 온보드 충전기 및 DC-DC 변환기에서 주도하는 주요 트랙션 인버터에 사용됩니다. 여기에서는 후드의 고온 환경에서 탁월한 성능을 보여 주어야하며 일정한 진동을 견딜 수있는 기계적 무결성을 보유해야합니다. 이것은 질문의 핵심 영역입니다 고주파를위한 필름 커패시터 대 세라믹 커패시터 커패시턴스 안정성 및 전압 처리가 높아서 필름 유형에 유리하게 정산됩니다.

펄스 전력 및 의료 장비

제세 동기, MRI 기계 및 레이저 시스템과 같은 응용 프로그램에는 매우 짧은 시간 안에 매우 많은 양의 에너지를 배출 할 수있는 커패시터가 필요합니다. 종종 금속 전극 설계를 갖춘 특수 DC 필름 커패시터는 이러한 강렬한 펄스 배출 요구를 안전하고 반복적으로 충족 시키도록 조작됩니다.

대체 커패시터 기술에 대한 장점

회로를 설계 할 때 엔지니어는 주로 세라믹, 전해 (알루미늄 및 탄탈륨) 및 필름 (주로 세라믹, 전해질) 및 필름 중 여러 커패시터 기술 중에서 선택할 수 있습니다. 각각은 자리를 차지하지만 DC 필름 커패시터는 다양한 시나리오에서 선호하는 솔루션을 제공하는 매력적인 장점 세트를 제공합니다. 이러한 이점을 이해하는 것이 가치 제안을 이해하는 데 중요하며 성능, 장수 및 안전이 가장 중요한 디자인의 사양을 정당화합니다. 이 비교 분석은 필름 커패시터가 종종 대안을 능가하여 선택에 대한 명확한 근거를 제공하는 이유를 강조 할 것입니다.

필름 대 세라믹 커패시터 (MLCC)

다층 세라믹 커패시터 (MLCC)는 작은 크기와 우수한 고주파 응답으로 인기가 있습니다. 그러나 많은 DC 응용 프로그램의 경우 필름 커패시터는 특히 뚜렷한 장점을 가지고 있습니다. 고주파를위한 필름 커패시터 대 세라믹 커패시터 전원 응용 프로그램.

• 커패시턴스 안정성 : 세라믹 커패시터, 특히 클래스 2 유전체 (X7R, X5R)로 만든 커패시터는 적용된 DC 바이어스 전압 및 온도에 따라 상당한 커패시턴스 변화를 나타냅니다. 필름 커패시터, 특히 폴리 프로필렌은 다양한 전기 및 환경 조건 하에서 놀랍도록 안정적인 커패시턴스 값을 제공하며, 이는 타이밍, 필터링 및 공진 회로에 중요합니다.
• 전압 처리 : 고전압 MLCC가 존재하지만, 필름 커패시터는 일반적으로 고전압 DC 응용 (예 : 500V 이상)에 대해 더 쉽게 이용 가능하고 비용 효율적입니다. 또한 세라믹 커패시터를 괴롭히는 마이크로 닉 및 압전 효과로 고통받지 않습니다.
• 신뢰성 및 고장 모드 : 필름 커패시터는 현지화 된 유전체 파괴가 주변 금속화를 기화시켜 결함을 분리하고 커패시터가 계속 작동 할 수있는 "자가 치유"특성으로 유명합니다. 세라믹 커패시터는 단락에 실패하여 회로에 치명적일 수 있습니다.

필름 대 전해 커패시터

알루미늄 전해 커패시터는 종종 부피 당 높은 커패시턴스와 비용 효율성을 위해 선택됩니다. 그럼에도 불구하고 영화 커패시터는 여러 주요 영역에서이를 능가하여보다 까다로운 응용 프로그램에서의 사용을 정당화합니다.

• 수명과 평생 : 전해 커패시터는 제한된 수명을 가지며, 전해질이 점차 마르면서 수천 시간 내에 정량화됩니다. 액체 전해질이없는 필름 커패시터는 일반적으로 10 만 시간을 초과하는 매우 긴 작동 수명을 자랑하며 같은 방식으로 마모 메커니즘을받지 않습니다.
• 전기 성능 : 필름 커패시터는 넓은 주파수 범위에서 훨씬 낮은 등가 직렬 저항 (ESR) 및 더 낮은 소산 인자를 갖는다. 이로 인해 리플 전류가 높은 응용 분야에서 훨씬 더 효율적으로 열 발생을 줄이고 전반적인 시스템 효율이 향상됩니다.
• 극성과 신뢰성 : 전해 커패시터는 편광이므로 올바른 DC 극성과 연결되어야합니다. 그렇지 않으면 실패합니다. 필름 커패시터는 비극성이 아닌 설치를 단순화하고 잘못된 편광 실패의 위험을 제거합니다. 또한 필름 커패시터의 강력한 구조는 충격과 진동에 덜 취약하게 만듭니다.

이 분석은 이유를 강조합니다 Long Life DC 파워 필름 커패시터 산업 자동화 또는 재생 가능 에너지 인프라와 같은 요구 사항, 필름 기술은 전해질에 대한 명백한 선택입니다.

신뢰성과 장기 성능 보장

고품질 DC 필름 커패시터를 지정하는 것은 성공적인 디자인의 방정식의 일부일뿐입니다. 제품의 의도 된 수명에 대한 신뢰성을 보장하려면 파괴, 설치 및 운영 조건에주의를 기울여야합니다. 필름 커패시터의 고유 한 견고성은 부적절한 사용으로 인해 손상 될 수 있으며, 쉽게 방지 할 수있는 현장 고장으로 이어질 수 있습니다. 이 섹션에서는 전자 시스템에서 이러한 구성 요소의 성능과 수명을 극대화하기위한 모범 사례와 주요 고려 사항을 간략하게 설명합니다. 이 가이드 라인을 준수하는 것은 모든 평판이 좋은 관행입니다. DC 필름 커패시터 제조업체 내구성이 뛰어나고 신뢰할 수있는 제품을 구축하는 데 필수적입니다.

전압 및 온도 파괴의 중요한 관행

Derating은 신뢰성을 높이고 서비스 수명을 연장하기 위해 최대 정격 제한 미만의 구성 요소를 작동하는 관행입니다. DC 필름 커패시터의 경우, 가장 중요한 두 매개 변수는 전압 및 온도입니다.

• 전압 파괴 : 커패시터의 정격 DC 전압에 20% 이상의 파괴 계수를 적용하는 것이 표준적이고 강력한 권장 관행입니다. 예를 들어, 100V DC에 대한 커패시터는 애플리케이션에서 80V 이상의 연속 전압을받지 않아야합니다. 이 마진은 전압 과도, 스파이크 및 장기 유전체 마모를 설명하여 유전체 파괴의 확률을 크게 줄입니다.
• 온도 비극 : 마찬가지로, 커패시터는 최대 정격 온도보다 훨씬 낮은 온도에서 작동해야합니다. 커패시터의 핵심 온도 (주변 온도와 잔물결 전류의 내부 가열)를 최소 10-20 ° C 이상으로 유지하면 운영 수명이 크게 높아질 수 있습니다. 경험상, 10 ° C마다 작동 온도가 감소 할 때마다 필름 커패시터의 기대 수명은 대략 두 배입니다.

이해와 구현 테스트 방법 a DC 필름 커패시터 실패를 위해 강력한 품질 보증 프로세스의 일부이지만 신중한 비난을 통한 실패를 예방하는 것이 훨씬 효과적인 전략입니다.

취급, 저장 및 납땜 권장 사항

물리적 취급 및 조립 프로세스는 필름 커패시터의 성능에도 영향을 줄 수 있습니다. 다음 제조업체 가이드 라인이 가장 중요합니다.

• 기계적 스트레스 : 커패시터 본체를 피우지 않으면 특히 과도한 굽힘 또는 기계적 응력이 있습니다. 방사형 리드 커패시터의 경우, 내부 접점을 손상시키지 않도록 캡슐화에서 지정된 거리 (예 : 3-5 mm)보다 더 가깝지 않아야합니다.
• 저장 조건 : 필름 커패시터는 시원하고 건조한 환경에 보관해야합니다. MLCC보다 흡습성이 낮지 만 습도가 높을수록 노출되는 것은 여전히 ​​바람직하지 않습니다. 표면 마운트 장치의 경우 리플 로우 납땜 중 "팝 코닝"을 방지하기 위해 제조업체의 MSL (Moisture Prensitivity Level) 명령어를 따라야합니다.
• 납땜 프로파일 : 제조업체의 데이터 시트에 제공된 권장 솔더 온도 및 시간 프로파일에 엄격하게 부착하십시오. 파도 또는 반사 솔러링 중 과도한 열은 내부 구조를 손상시키고 플라스틱 필름 유전체를 녹일 수 있으며 커패시터의 성능을 영구적으로 저하 시키십시오.
