수냉식 커패시터는 고전력 전자 및 전기 시스템 내에서 열 에너지 관리에 있어 중요한 발전을 나타냅니다. 공냉식 부품과 달리 이러한 특수 구성 요소는 물의 우수한 열 전달 특성을 활용하여 과도한 열을 방출함으로써 최적의 작동 온도를 유지하고 까다로운 응용 분야에서 비교할 수 없는 신뢰성과 성능을 보장합니다.
수냉식 커패시터는 전기 에너지를 저장하고 방출하도록 설계된 수동 전자 부품으로, 작동 중에 발생하는 열을 제거하기 위해 물을 순환시키는 내부 냉각 메커니즘이 통합되어 있습니다. 이 설계는 높은 리플 전류와 급속한 충전-방전 주기로 인해 상당한 열 부하가 발생하는 응용 분야에서 가장 중요합니다. 이를 확인하지 않은 채 방치하면 유전체 재료의 품질이 저하되고 등가 직렬 저항(ESR)이 증가하며 궁극적으로 조기 고장으로 이어질 수 있습니다. 핵심 원리는 물이 공기에 비해 비열 용량과 열전도율이 훨씬 높아 열을 훨씬 더 효율적으로 흡수하고 운반할 수 있다는 사실에 달려 있습니다.

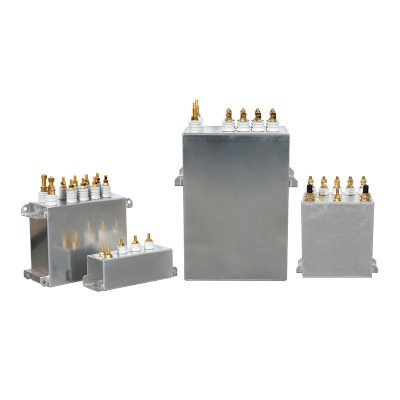

구성에는 일반적으로 커패시터 요소(전극과 유전체의 조합)가 포함된 금속 하우징(종종 구리 또는 알루미늄)이 포함됩니다. 이 하우징은 열 발생 부품 가까이에서 냉각수가 흐를 수 있도록 하는 내부 미로 또는 채널로 설계되었습니다. 외부 냉각 시스템에 연결하기 위한 유입 및 유출 포트가 장착되어 있습니다. 이 전체 어셈블리는 냉각수가 커패시터 요소로 누출되거나 그 반대로 누출되는 것을 방지하기 위해 밀봉되어 있습니다. 냉각수 선택은 다양할 수 있습니다. 탈이온수는 뛰어난 열적 특성과 낮은 전기 전도성으로 인해 흔히 사용되는 반면, 동결이나 부식을 방지하기 위해 글리콜이나 기타 억제제와의 혼합물이 사용되는 경우도 있습니다.
열은 모든 커패시터의 주요 적입니다. 커패시터의 수명은 작동 온도에 반비례합니다. 정격 온도보다 10°C 상승할 때마다 작동 수명은 일반적으로 절반으로 줄어듭니다. 이러한 Arrhenius의 고장률 법칙은 효과적인 열 관리의 중요성을 강조합니다. 수냉식 커패시터에서 능동 냉각 시스템은 이러한 열 저하에 직접적으로 대응합니다. 안전한 한계 내에서 코어 온도를 유지함으로써 이러한 커패시터는 다음을 수행할 수 있습니다.
따라서 오류가 발생하지 않고 수동 냉각 방법으로는 충분하지 않은 시나리오에서 이 솔루션이 반드시 필요합니다.
수냉식 기술을 커패시터에 통합하면 시스템 수준 개선으로 직접적으로 전환되는 다양한 이점이 제공됩니다. 이러한 장점은 공간이 제한되고 효율성이 가장 중요한 고전력 밀도 애플리케이션에서 가장 두드러집니다.
가장 중요한 장점은 열 방출이 획기적으로 향상된다는 것입니다. 물의 열전도율은 공기의 약 25배이고, 비열 용량은 약 4배 더 큽니다. 이는 수냉식 시스템이 훨씬 더 작은 체적 유량과 냉각수 자체의 더 낮은 온도 상승으로 동일한 양의 열을 제거할 수 있음을 의미합니다. 따라서, 수냉식 커패시터 고출력 인버터용 시스템은 동일한 전력을 처리하면서 더 컴팩트하게 설계되거나 동일한 폼 팩터에서 훨씬 더 높은 전력을 처리할 수 있습니다. 이는 재생 에너지 인버터 및 산업용 모터 드라이브와 같은 현대 전자 장치의 중요한 요소인 전체 시스템의 전력 밀도를 전반적으로 증가시킵니다.
낮은 작동 온도를 지속적으로 유지함으로써 수냉식 커패시터는 열 스트레스를 덜 받습니다. 전해질의 증발과 유전체의 점진적인 열화를 초래하는 전기화학적 과정이 상당히 느려집니다. 이로 인해 시간이 지남에 따라 커패시턴스 및 ESR과 같은 주요 매개변수의 드리프트가 느려집니다. 예를 들어 표준 커패시터가 85°C에서 10,000시간 후에 20%의 정전 용량 손실을 볼 수 있는 경우 55°C에서 작동하는 수냉식 동급 제품은 동일한 기간 후에도 5%의 손실만 표시하여 구성 요소의 유효 수명을 효과적으로 두 배 또는 세 배로 늘리고 교체 횟수를 줄여 총 소유 비용을 줄일 수 있습니다.
적절한 수냉식 커패시터를 선택하는 것은 전기, 열 및 기계적 매개변수를 신중하게 고려해야 하는 미묘한 프로세스입니다. 선택을 잘못하면 성능이 부적절하거나 시스템 오류가 발생할 수 있습니다.
기본 전기 사양은 정전 용량(μF), 정격 전압(VDC) 및 리플 전류(Arms)로 유지됩니다. 그러나 냉각을 통해 리플 전류 성능이 크게 향상됩니다. 다양한 냉각수 유량 및 온도에서 리플 전류 등급을 이해하려면 제조업체의 데이터 시트를 참조하는 것이 중요합니다. 그만큼 낮은 ESR 수냉식 커패시터 낮은 ESR은 고유 열 발생(I²R 손실)을 최소화하여 냉각 시스템의 작업을 더 쉽게 만들고 전반적인 효율성을 향상시키기 때문에 주파수 변환기 및 유도 가열과 같은 응용 분야에서 특히 인기가 높습니다. 또한 정전 용량 값은 애플리케이션의 의도된 주파수 및 온도 범위에 걸쳐 안정적이어야 합니다.
커패시터 코어에서 냉각수(Rth)까지의 열 저항이 핵심 성능 지표입니다. Rth가 낮을수록 열을 냉각수에 더 효과적으로 전달하는 효율적인 설계를 의미합니다. 이 매개변수는 내부 구조, 사용된 재료 및 냉각수 유량에 따라 달라집니다. 커패시터 전체에 필요한 유량과 압력 강하는 기존 냉각 시스템 펌프와 호환되어야 합니다. 물리적으로 커넥터 유형(호스용 나사산 포트)과 방향은 시스템 레이아웃과 호환되어야 합니다. 예를 들어, 유도 가열용 소형 수냉식 커패시터 올바른 전기 사양뿐만 아니라 유도 가열 전원 공급 장치의 비좁은 공간에 맞는 폼 팩터도 갖춰야 합니다.
수냉식 커패시터의 고유한 이점으로 인해 다양한 산업 분야에서 선택되는 구성 요소가 되었습니다. 냉각 상태를 유지하면서 극심한 전기적 스트레스를 처리하는 능력은 많은 현대 기술의 신뢰성을 뒷받침합니다.
재생 에너지 영역에서는 대규모 태양광 및 풍력 인버터가 DC 전력을 그리드 호환 AC 전력으로 변환합니다. 이 프로세스에는 DC 링크 커패시터의 높은 스위칭 주파수와 상당한 리플 전류가 포함됩니다. 여기, 수냉식 DC 링크 커패시터 안정성과 수명을 보장하기 위해 장치가 배치됩니다. 통합 냉각 기능이 안정적인 온도를 유지하면서 높은 리플 전류를 처리하고 열 폭주를 방지하며 최소한의 유지 관리로 수십 년간 안정적인 서비스를 보장합니다. 이는 해상 풍력 발전 단지와 같이 원격으로 접근할 수 없는 설치에 매우 중요합니다.
유도 가열 및 용해 시스템은 고주파수(kHz ~ MHz)와 매우 높은 전력 수준(주로 메가와트 단위)에서 작동합니다. 이러한 시스템의 공진 회로에 사용되는 탱크 커패시터는 엄청난 전류와 강한 전자기장에 노출됩니다. 안 용해로용 공업용 수냉식 콘덴서 이러한 열악한 환경을 위해 특별히 설계되었습니다. 견고한 구조와 효율적인 냉각 기능은 극심한 전기적 및 열적 스트레스 하에서 유전체 파괴를 방지하여 금속 용해, 단조 및 열처리를 위한 주조소 및 금속 가공 공장에서 지속적인 작업을 가능하게 합니다.
고전력 애플리케이션은 중공업에만 국한되지 않습니다. 자기공명영상(MRI) 기계 및 입자 가속기와 같은 장비에는 매우 안정적이고 강력한 전기 시스템이 필요합니다. 수냉식 커패시터는 해당 장비의 경사 증폭기 및 RF 증폭기에 사용되며, 정확한 진단 및 과학적 측정을 보장하기 위해 안정성과 신뢰성이 타협할 수 없습니다.
수냉식 커패시터의 가치 제안을 진정으로 이해하려면 기존 공냉식 방법과 직접 비교하는 것이 필수적입니다. 차이점은 상당하며 시스템 설계 및 운영의 거의 모든 측면에 영향을 미칩니다.
다음 표에는 이러한 두 가지 냉각 방법 간의 주요 차이점이 요약되어 있습니다.
| 특징 | 수냉식 커패시터 | 공냉식 커패시터 |
|---|---|---|
| 열전달 효율 | 물의 우수한 열적 특성으로 인해 매우 높습니다. 훨씬 더 높은 전력 밀도를 처리할 수 있습니다. | 상대적으로 낮습니다. 공기의 낮은 열전도율과 비열 용량으로 인해 제한됩니다. 적당한 냉각을 위해서는 넓은 표면적이나 강제 공기가 필요합니다. |
| 전력 밀도/크기 | 주어진 전력 등급에 대해 매우 컴팩트하게 제작할 수 있어 시스템의 귀중한 공간을 절약할 수 있습니다. | 공기로의 열 방출을 위한 적절한 표면적을 제공하려면 일반적으로 더 큰 물리적 크기가 필요합니다. |
| 음향 소음 | 냉각 시스템이 주로 원격 펌프에 의존하기 때문에 사실상 조용한 작동이 가능합니다. | 냉각 팬이 필요한 경우 소음이 발생하여 전체 시스템 음향 방출에 영향을 미칠 수 있습니다. |
| 시스템 복잡성 | 더 높은. 펌프, 저장소, 열 교환기 및 배관을 갖춘 폐쇄 루프 냉각 시스템이 필요하므로 초기 비용과 유지 관리 지점이 추가됩니다. | 낮추다. 일반적으로 자연 대류 또는 팬에 의존하는 단순한 설계로 인해 통합이 더 쉽고 초기 비용이 절감됩니다. |
| 운영 환경 | 주변 온도의 영향을 덜 받습니다. 성능은 냉각수 온도에 따라 결정되며 냉각기를 통해 제어할 수 있습니다. | 성능은 주변 공기 온도와 공기 흐름에 따라 크게 달라집니다. 주변 온도가 높으면 성능이 심각하게 저하될 수 있습니다. |
| 수명과 신뢰성 | 일반적으로 안정적이고 낮은 작동 온도로 인해 훨씬 더 길고 더 안정적이며 열 순환 스트레스가 줄어듭니다. | 더 높은 작동 온도와 더 큰 열 순환으로 인해 스트레스가 많은 응용 분야에서 수명이 짧아집니다. |
| 이상적인 적용 | 성능이 초기 비용보다 뛰어난 고전력, 고신뢰성, 고밀도 시스템(예: 산업용 드라이브, 재생 가능 에너지, 고급 오디오) | 중저전력 애플리케이션, 비용에 민감한 설계 또는 시스템 단순성이 주요 동인인 경우. |
표에서 알 수 있듯이 선택은 어느 것이 보편적으로 더 나은지에 대한 것이 아니라 특정 응용 프로그램에 더 적합한지에 대한 것입니다. 수냉식은 성능과 신뢰성의 경계를 넓히기 위한 확실한 선택입니다.
수냉식 커패시터의 모든 이점과 수명을 실현하려면 적절한 설치와 부지런한 유지 관리가 가장 중요합니다. 이러한 측면을 무시하면 누출, 막힘, 부식 및 치명적인 오류가 발생할 수 있습니다.
기계적 장착은 안전해야 하지만 커패시터 하우징이 변형되어서는 안 됩니다. 용접 및 밀봉에 응력이 가해질 수 있기 때문입니다. 모든 장착 하드웨어에 대해 제조업체가 지정한 토크 값을 따르는 것이 중요합니다. 배관 연결에는 세심한 주의가 필요합니다. 적절한 씰(예: O-링, 와셔)을 사용하고 피팅을 과도하게 조이지 마십시오. 포트가 손상될 수 있습니다. 시스템을 채우는 동안 내부 채널에서 공기가 쉽게 퍼지될 수 있도록 커패시터를 배치해야 합니다. 이상적으로는 포트가 수직으로 위쪽을 향해야 합니다. 냉각 루프에는 커패시터의 좁은 내부 통로를 막을 수 있는 미립자를 걸러내는 필터가 포함되어야 합니다.
예방적 유지보수 일정은 필수적입니다. pH 수준, 전기 전도도, 억제제 존재 여부 등 냉각수의 품질을 정기적으로 점검해야 합니다. 냉각수 성능이 저하되면 내부 부식 및 도금이 발생하여 냉각 효율이 크게 감소하고 전기 단락이 발생할 수 있습니다. 시스템은 주기적으로 세척하고 신선하고 적절한 냉각수(예: 부식 방지 첨가제가 포함된 탈이온수)로 다시 채워야 합니다. 모든 호스, 클램프 및 피팅에 마모, 균열 또는 누출 징후가 있는지 정기적으로 검사하십시오. 커패시터에 들어오고 나가는 냉각수의 온도를 모니터링하면 귀중한 진단 정보를 얻을 수 있습니다. Delta-T(온도 차이)가 상승하면 막힘이나 펌프 문제로 인해 유량이 감소하거나 커패시터 자체에서 열 발생이 증가하여 잠재적인 고장이 임박했다는 신호일 수 있습니다.
완벽한 설계와 설치에도 문제가 발생할 수 있습니다. 가동 중지 시간을 최소화하려면 일반적인 문제를 진단하는 방법을 이해하는 것이 중요합니다.
누출은 가장 즉각적이고 명백한 실패 모드입니다. 냉각수가 감지되면 전기 부품의 손상을 방지하기 위해 시스템을 즉시 종료해야 합니다. 소스의 모든 외부 연결과 커패시터 본체를 육안으로 검사합니다. 피팅의 사소한 누출은 연결부를 조이거나 씰을 교체하여 해결할 수 있는 경우가 많습니다. 그러나 누출이 커패시터 본체 자체에서 발생한 경우(균열 또는 용접 불량) 장치를 교체해야 합니다. 유지 관리 중에 냉각 루프에 압력 테스터를 사용하면 즉시 눈에 띄지 않는 느린 누출을 식별하는 데 도움이 될 수 있습니다.
커패시터가 평소보다 더 뜨거워지면 근본 원인은 커패시터가 아닌 냉각 시스템과 관련된 경우가 많습니다. 먼저 냉각수 유량을 확인하십시오. 막힌 필터, 고장난 펌프 또는 루프의 에어록으로 인해 유량이 심각하게 줄어들 수 있습니다. 다음으로 냉각수 품질을 확인하십시오. 전도성이 높거나 생물학적 성장으로 오염된 냉각수는 내부 표면에 스케일을 침전시켜 단열재 역할을 할 수 있습니다. 외부 열 교환기(라디에이터)도 검사하여 환경에 열을 효과적으로 방출하는지 확인해야 합니다(예: 먼지로 막히지 않았는지). 이러한 사항이 모두 배제되면 커패시터 자체에 오류가 발생하여 ESR(등가 직렬 저항)이 증가하여 동일한 전류에 대해 더 많은 열이 발생하는 것으로 나타날 수 있습니다. 커패시터의 ESR을 측정하면 이를 확인할 수 있습니다.
진화 수냉식 커패시터 더 높은 전력, 더 작은 크기, 더 높은 신뢰성에 대한 끊임없는 요구에 따라 계속 진행되고 있습니다. 미래의 추세는 스마트 모니터링 기능을 커패시터 어셈블리에 직접 통합하는 방향입니다. 내부 온도, 압력, 심지어 ESR까지 실시간 측정하는 센서는 예측 유지 관리 데이터를 제공하여 시스템 컨트롤러에 임박한 문제가 가동 중지 시간을 일으키기 전에 경고할 수 있습니다. 또한 본질적으로 손실이 낮고 온도 내성이 높은 새로운 유전체 재료에 대한 연구는 고급 냉각 기술과 시너지 효과를 발휘하여 차세대 초고전력 용량성 에너지 저장 솔루션을 만들 것입니다.
